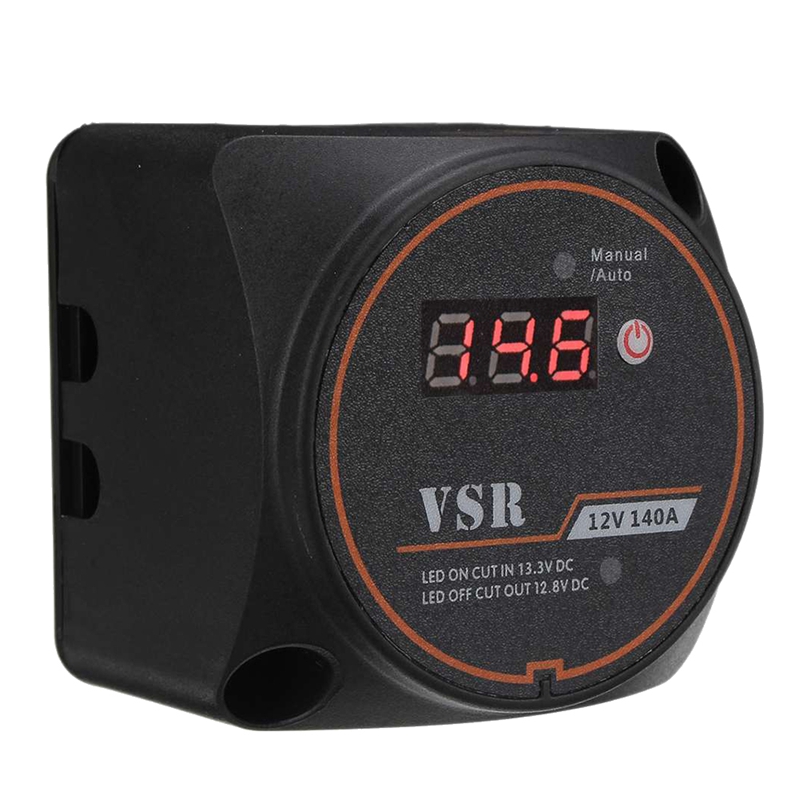

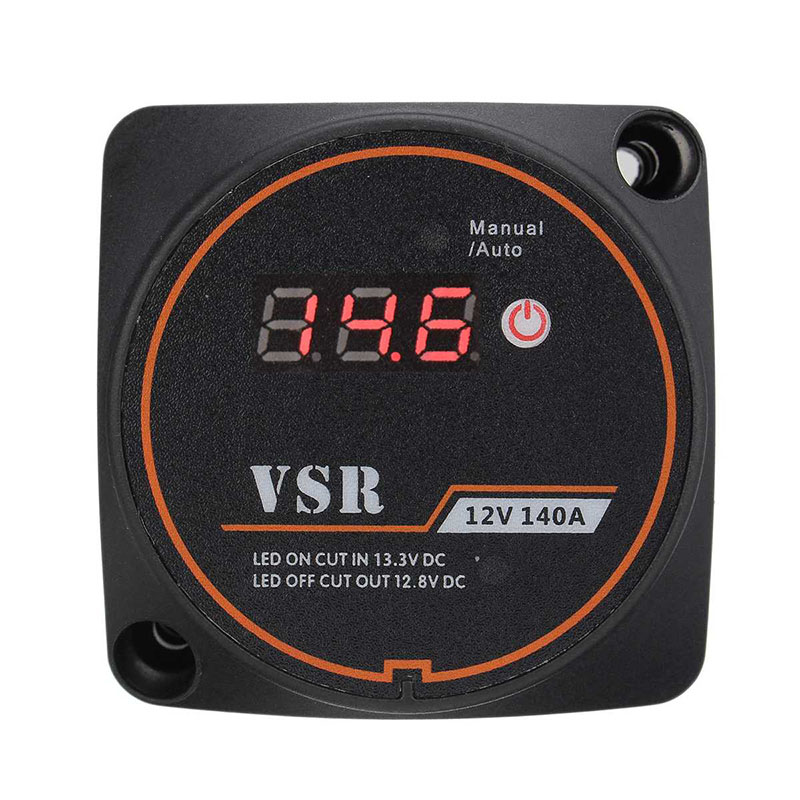

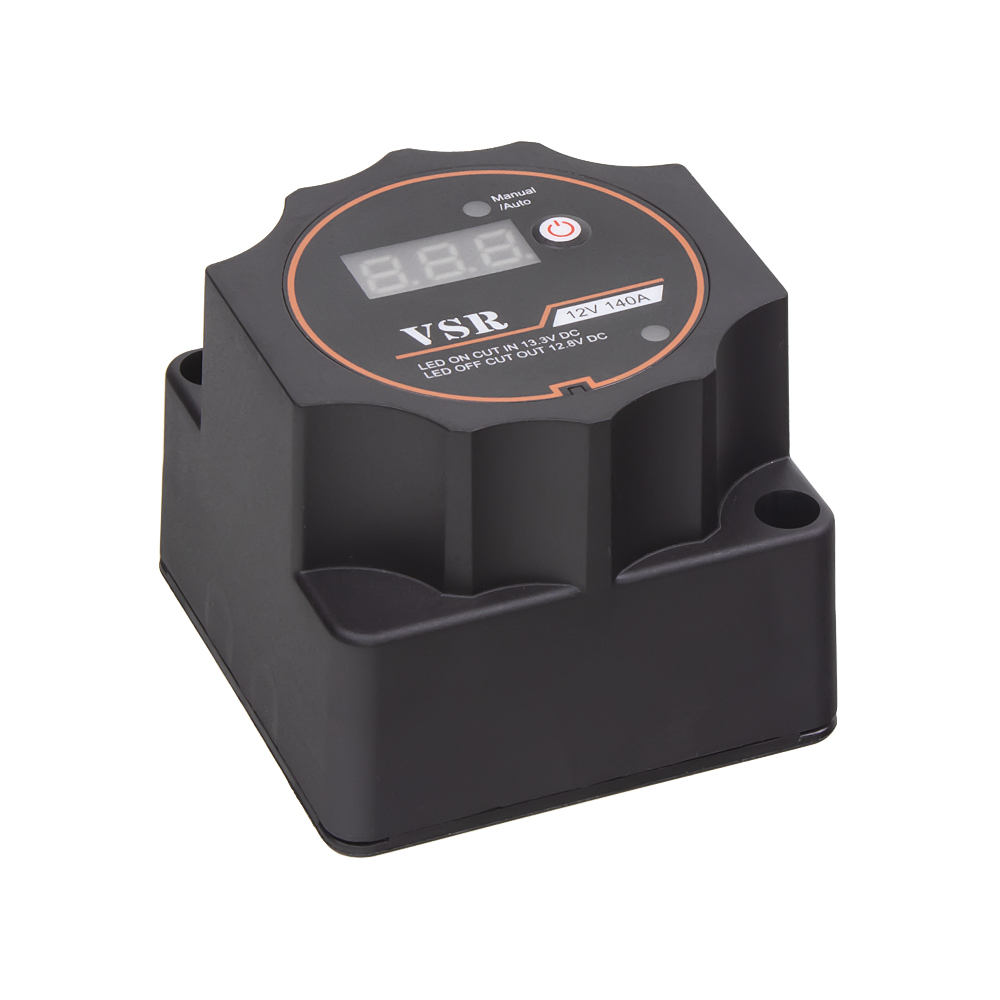

Automatické relé pro dobíjení druhé baterie 12V/140A s voltmetrem

Automatické relé 12 V / 140 A pro připojení druhé baterie, včetně voltmetru pro zobrazení napětí baterie.

Technické parametry:

  plně automatický provoz

  možnost manuálního ovládání pomocí tlačítka

  sepnutí relé při při dosažení napětí 13,3 V

  odpojení relé při poklesu napětí pod 12,8 V

  jednoduché třívodičové připojení na baterie

  ochrana proti přepětí

  indikační LED dioda

  stálý proud: 125 A

  max. proud: až 140 A

  žádný úbytek napětí, díky kvalitním komponentům

  sleduje napětí obou baterií

  spotřeba v rozepnutém stavu: 10 mA

  spotřeba při sepnutém stavu: 330 mA

  spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)

  připojení baterií pomocí kontaktů M6

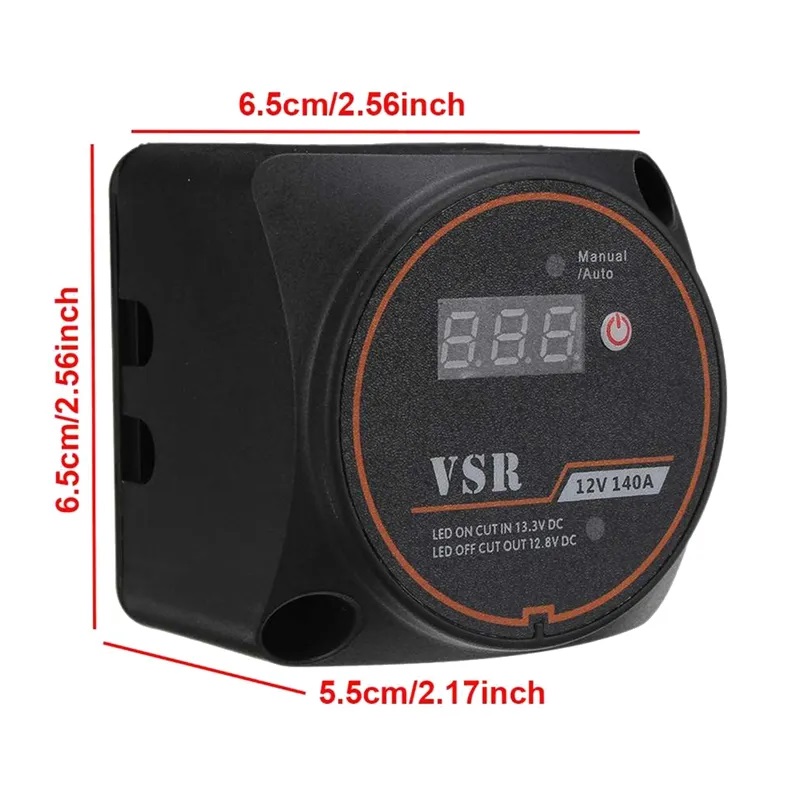

   rozměry: 65 mm (d) x 65 mm (š) x 55 mm (h)

Připojení:

  černý vodič = kostra

  kontakt M6 = startovací baterie + 12 V

  kontakt M6 = sekundární baterie + 12 V

Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3 V, relé propojí paralelně 2 baterie (startovací a sekundární), které se poté nabíjí současně. Pokud napětí klesne pod 12,8 V (například při vypnutí motoru), relé se rozpojí a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např. při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.
